Zucchetti: Trasmettitore Sinusoidale per Ambrogio Robot L200
Zucchetti: Trasmettitore Sinusoidale per Ambrogio Robot L200

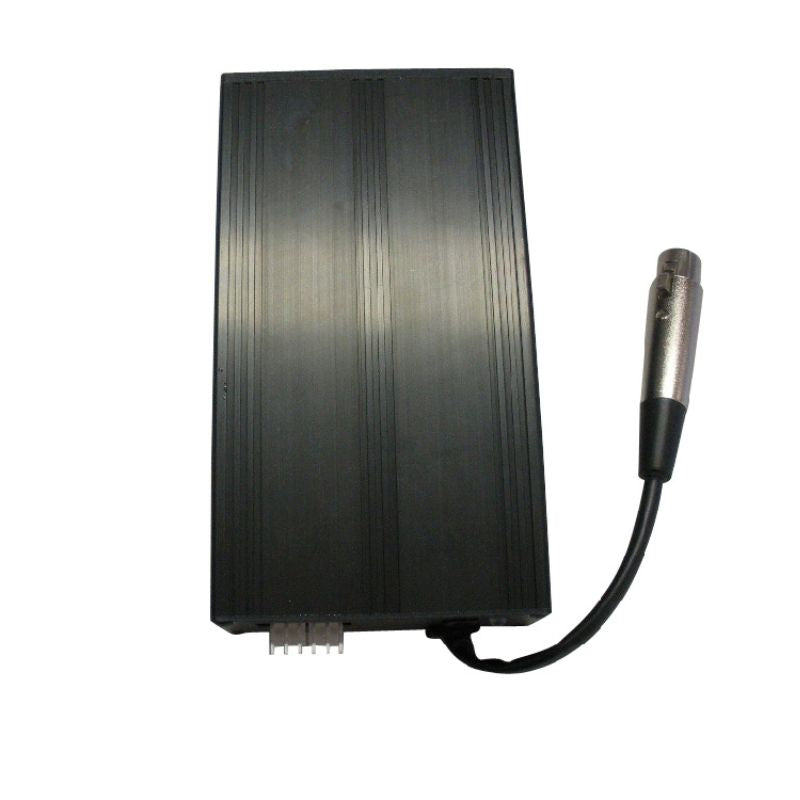

Nuovo trasmettitore di segnale sinusoidale versione V6 codice di ordinazione 200Z05300A
Adatto a tutti i robot Ambrogio L200, L300, Wiper Runner modelli X, XE, XK, XKH, dal 2005 in poi.
Con l'introduzione nel mercato di questa versione, denominata V6, è ora possibile selezionare il tipo di canale in trasmissione per evitare fastidiosi prolemi di accavallamenti di segnali nel caso di installazioni vicine.
Cambiano anche le combinazioni dei lampeggi del led, rispetto alla versione precedente V5.
Il trasmettitore codice 200Z05300A presenta le seguenti caratteristiche:
Per selezionare il canale di trasmissione, dentro il trasmettitore sono presenti degli switch ( 2 e 3) che in base a dove sono posizionati determinano il tipo di canale trasmesso.
- Selettore di Canale “A”, Canale “B”, Canale “C”
- Switch 2 e 3 seleziona il canale di trasmissione (ricordarsi di configurare il trasmettitore in base al modello del ricevitore installato sul robot)
Switch 2 |
Switch 3 |
|
OFF |
OFF |
Canale “A” |
ON |
OFF |
Canale “B” |
OFF |
ON |
Canale “C” |
Peer selezionare la potenza del segnale trasmesso, in base alla lunghezza del perimetro del nostro giardino switch 4 e 5
- Selettore di potenza del segnale “25% - 50% -75% - 100%”. Default 100%.
- Switch 4 e 5 selezionano il livello di potenza del segnale:
Switch 4 |
Switch 5 |
|
OFF |
OFF |
100% |
ON |
OFF |
75% |
OFF |
ON |
50% |
ON |
ON |
25% |
- Selettore per abilitare o interrompere il segnale quando il robot è in stazione di ricarica. Default segnale interrotto mentre il robot è in stazione di ricarica. Il segnale si interrompe solo se il robot entra in base di ricarica a batterie parzialmente o completamente scariche.
- Switch 1 = OFF: Il trasmettitore non trasmette il segnale perimetrale quando il robot è in ricarica.
- Switch 1 = ON: Il trasmettitore genera sempre il segnale perimetrale.
- LED per segnalazione durante l’accensione. In accensione il trasmettitore comunica la configurazione impostata sui DIP switch tramite il led multicolore. Lampeggeranno in sequenza i colori verde, rosso e giallo.
Colore |
Lampeggi |
|
Verde |
1 |
Canale A |
2 |
Canale B |
|
3 |
Canale C |
|
Rosso |
1 |
Controllo Robot in ricarica abilitato |
2 |
Controllo Robot in ricarica disabilitato |
|
Giallo |
1 |
Potenza Segnale 100% |
2 |
Potenza Segnale 75% |
|
3 |
Potenza Segnale 50% |
|
4 |
Potenza Segnale 25% |
- La fase di accensione dura complessivamente 12 secondi, durante i quali non è generato il segnale perimetrale.
- Appena si accende il trasmettitore il led è giallo; questo lampeggio non fa parte della sequenza sopra descritta; la sequenza di inizializzazione inizia con il primo lampeggio verde.
- Nel caso in cui la configurazione sia errata il led rosso lampeggia continuamente.
Il led a seconda della sua colorazione rilascia un segnale di stato:
- Giallo lampeggiante: il trasmettitore funziona normalmente
- Rosso lampeggiante: il trasmettitore rileva il robot all'interno della stazione di ricarica, ma continua a trasmettere il segnale per 5 secondi prima di passare allo stato "robot in fase di ricarica"
- Rosso fisso: il robot è all'interno della stazione di ricarica. Il segnale non viene trasmesso.
- Verde fisso: filo scollegato, interrotto o danneggiato.
- Lampeggio rosso/verde: il trasmettitore è in modalità di protezione dalla sovracorrente, il segnale non viene trasmesso. Ridurre la potenza di trasmissione a un livello che garantisca il corretto funzionamento del trasmettitore (giallo lampeggiante).
- Lampeggio rosso/giallo: il trasmettitore è in condizione di errore di sotto tensione. La tensione generata dall'alimentazione è insufficiente a permettere un corretto funzionamento del trasmettitore del segnale.
